4-osni vodoravni rezkalni stroj
Opis izdelkov

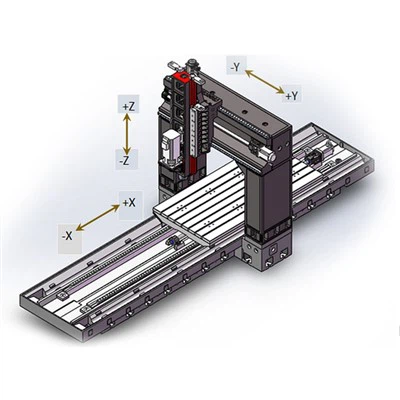

Horizontalni rezkalni stroj 4-osi je vrsta rezkalnega stroja, ki ima štiri osi gibanja za rezkanje, oblikovanje in vrtanje. Tipične osi so označene kot X, Y, Z in ena dodatna rotacijska os, ki jo pogosto imenujemo os A. Vsaka os ustreza določeni smeri gibanja:
X-os:Vodoravno gibanje od leve proti desni.
Y-os:Vodoravno gibanje od spredaj nazaj.
Z-os:Navpično gibanje gor in dol.
A-os:Rotacijsko gibanje okoli navpične osi, ki omogoča vrtenje obdelovanca.
Opis izdelkov
FRT-HMC 1814
| Postavka | Glavni parameter | |
| CNC krmilnik | FAUNC-OI-MF | |
| Velikost delovne mize | Mm | 1400*1400 |
| Leva in desna poteza (X) | Mm | 1500 |
| Pot navzgor in navzdol (Y) | Mm | 1200 |
| Spredaj in zadaj (Z) | Mm | 1200 |
| Razdalja med središčem vretena in vodilom stebra | Mm | 220 |
| Razdalja od konca vretena do delovne površine | Mm | 170-1200 |
| delovna miza T-reža (število/velikost/razmik) | Mm | 10-20*100 |
| Stožčasta luknja vretena (model/premer tulca) | Mm | BT50/Φ190 |
| Uporabite model čepa | P50T－1 | |
| Hitrosti vretena (rpm) | vrtljajev na minuto | 8000 |
| Specifikacije krogličnih vijakov osi X | Mm | 63*20 |
| Specifikacije krogličnih vijakov osi Y | Mm | 63*12 |
| Specifikacije krogličnih vijakov osi Z | Mm | 80*10 |
| Natančnost položaja GB/T 20957.4-2007standard) | Mm | 0.01 |
| ponavljajoča se natančnost pozicioniranja (GB/T 20957.4-2007standard) | Mm | 0.01 |
| Os X/Y/Z se hitro premika | m/MIN | 10/12/10 |
| Največja hitrost rezanja | m/MIN | 7 |
| Način pogona vretena | Sinhroni pogon z zobatim jermenom | |
| Način prenosa osi X/Y/Z in razmerje prenosa gredi servo motorja | Neposredna spojka reduktorja osi X 2:1; jermenski pogon osi Y in Z os Y 2:1, os Z 2:1 | |
| Specifikacije vodilnih tirnic osi X, Y in Z | X, Z osi dve 55 specifikaciji težka valjčna linearna vodila, dve trdi tirnici na osi Y | |
| Moč vretena | KW | 22 |
| Priporočeni parametri servo motorja (X/NM, Y/NM, Z/NM) | N•M | 60/30/40 |
| Pretok vira zraka | >0.5 | |
| Zahteve za napajanje | 380V | |
| Višina posteljne blazine | Mm | 30 |
| Nalaganje delovne mize | T | 6 |
| Splošne dimenzije | Mm | 3000X3500X2500 |
| Majhna neto teža stroja | Kg | 25t |
Lastnosti
Večosna zmogljivost:Dodatek četrte osi (os A) omogoča bolj zapletene obdelovalne operacije in možnost ustvarjanja zapletenih oblik in kontur.
Vsestranskost:Horizontalni rezkalni stroji so vsestranski in lahko sprejmejo široko paleto obdelovancev. Zmogljivost osi 4- prispeva k tej vsestranskosti, saj omogoča bolj zapletena strojna opravila.
Visoka natančnost:Ti stroji so zasnovani za visoko natančnost, zaradi česar so primerni za naloge, ki zahtevajo majhne tolerance in fino obdelavo.
Združljivost avtomatizacije:Številni horizontalni rezkalni stroji 4-osi so združljivi s sistemi za avtomatizacijo, kar omogoča učinkovitejše in neprekinjene proizvodne procese.
Skrajšan čas nastavitve:Zmožnost vrtenja obdelovanca z osjo A lahko zmanjša potrebo po večkratnih nastavitvah, prihrani čas in izboljša natančnost.
Visoke stopnje odstranjevanja materiala:Horizontalni rezkalni stroji so pogosto zmožni visoke stopnje odstranjevanja materiala, zaradi česar so primerni za strojno obdelavo različnih materialov.
Funkcije
Konturiranje in 3D obdelava:Zmogljivost 4-osi omogoča strojno obdelavo zapletenih kontur in 3D oblik. Rotacija osi A omogoča, da se orodje približa obdelovancu iz različnih kotov.
Indeksirana obdelava:Os A je mogoče indeksirati na določene kote, kar omogoča strojno obdelavo na več straneh obdelovanca brez prestavljanja.
Spiralno rezkanje:Četrta os omogoča vijačno rezkanje, ki je uporabno za ustvarjanje navojev, spiral in drugih vijačnih elementov.
Rezkanje na več ploskvah:Z osjo A lahko horizontalni rezkalni stroj z 4-osi učinkovito rezka na več straneh obdelovanca brez potrebe po ponovnem pozicioniranju.
Aplikacije
Aerospace:4-horizontalni rezkalni stroji z osmi se običajno uporabljajo v letalski in vesoljski proizvodnji za strojno obdelavo kompleksnih komponent, kot so deli letal.
Izdelava kalupov in kalupov:Zaradi zmožnosti strojne obdelave zapletenih oblik in kontur so ti stroji primerni za izdelavo kalupov in kalupov v panogah, kot sta avtomobilska in potrošniška industrija.
Proizvodnja medicinskih pripomočkov:Visoka natančnost in vsestranskost 4-osnih rezkalnikov so dragoceni pri proizvodnji medicinskih pripomočkov z zapleteno geometrijo.
Splošna natančna obdelava:Ti stroji se uporabljajo v različnih panogah za splošne naloge precizne strojne obdelave, zlasti kadar so potrebne zapletene oblike ali večstranska obdelava.
Priljubljena oznake: 4-osni vodoravni rezkalni stroj, Kitajska 4-proizvajalci osnih vodoravnih rezkalnih strojev
