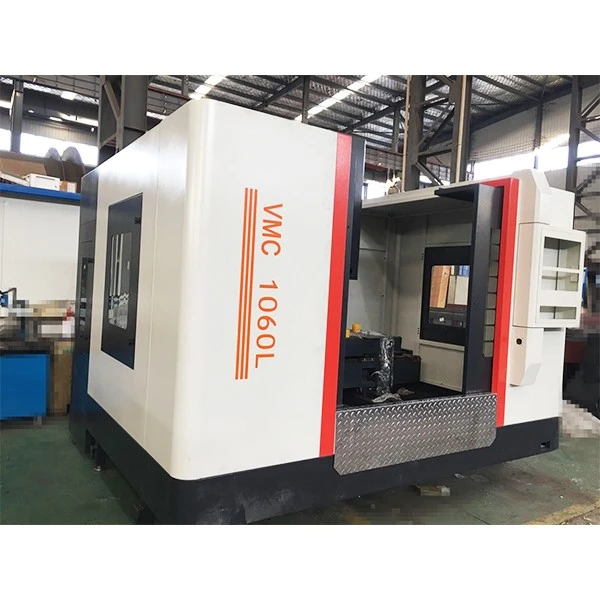

CNC navpični obdelovalni center
Opis
Vertikalni obdelovalni center CNC (računalniško numerično krmiljenje) (VMC) je vrsta obdelovalnega stroja, ki se uporablja za natančno obdelavo. Odlikuje ga navpično usmerjeno vreteno, ki vsebuje rezalno orodje in se vrti pri visokih hitrostih. Vertikalni obdelovalni centri se običajno uporabljajo v proizvodni in kovinski industriji za široko paleto aplikacij. Tu so ključne značilnosti, funkcije, prednosti in primerne obdelovance za navpične obdelovalne centre CNC.
Funkcije
Z rezkanjem v svojem jedru lahko vertikalni obdelovalni centri izvajajo različne procese rezkanja, vključno z rezljenjem obrazov, rezkanjem obrisa in rezkanjem votline. Z rezalnim orodjem, nameščenim na vreteno, razrežejo material obdelovanca, da ustvarijo želeno obliko in lastnosti. Prav tako lahko natančno vrnejo in tapkajo luknje različnih velikosti in vrst niti. Prav tako lahko izvajajo dolgočasne operacije za širitev obstoječih odprtin ali ustvarjanje visoko natančnih notranjih funkcij.

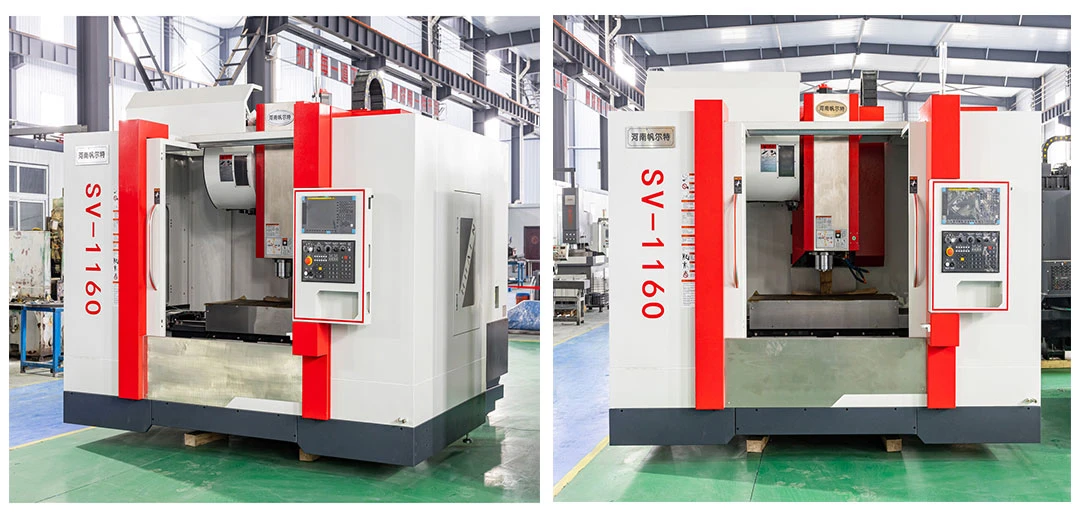

FRT-VMC 1160
| Predmet | Glavni parameter | |
| CNC operacijski sistem | KND | |
| Velikost delovne mize | mm | 600×1000 |
| Leva in desna poteza (x) | mm | 800 |
| Stroka naprej in nazaj (y) | mm | 550 |
| Up in Down Stroke (z) | mm | 550 |
| Oddaljenost od vretena do središča do stolpca | mm | 560 |
| Oddaljenost od konca vretena do površine delovne mize | mm | 110-610 |
| T-reza delovne mize (Številka/velikost/razmik) |
mm | 5-18×90 |
| Vreteni konus (premer modela/rokavov) | BT40/φ150 | |
| Hitrost vretena (RPM) | RPM | 8000 |
| Specifikacije vijaka osi osi | mm | 40×10 |
| Y osi specifikacije vijaka | mm | 40×10 |
| Z osi specifikacije krogličnega vijaka | mm | 40×10 |
| Natančnost pozicioniranja strojnih strojev (GB/T 20957.4-2007 Standard) |
mm | 0.01 |
| Ponavljajoča se natančnost pozicioniranja stroja Orodja (GB/T 20957.4-2007 Standard) |
mm | 0.01 |
| Hitri premik x/y/z osi | m/min | 8/12/10 |
| Način prenosa vretena | Sinhroni pogon z zobastim pasom | |
| Moč vretena | Kw | 7.5 |
| Priporočen izbor servo motoričnih parametrov | N·M | 14/16/16 |
| Višina posteljne blazine | mm | 30 |
| Ležaj delovne mize | kg | 500 |
| Neto teža lahka stroj | kg | 5t |
Tehnični parametri
| Tehnična specifikacija | FRT-V855 | FRT-V1160 | FRT-L1370 | FRT-L1580 | |
| Potovanja | |||||
| Potovanje delovne mize (x/y/z) | mm | 800/550/550 | 1100/600/600 | 1300/700/800 | 1500/800/700 |
| Oddaljenost od površine vretena do delovne mize | mm | 120-670 | 120-720 | 130-830 | 130-830 |
| Vodnik | V stoji za tri linije in L pomeni dve vrstici in enobarvno železnico | ||||
| Delovna miza | |||||
| Velikost tabele | mm | 550x1000 | 600x1200 | 700x1400 | 800x1700 |
| Največja zmogljivost obremenitve delovne mize | kg | 600 | 800 | 1200 | 1500 |
| Vreteno | |||||
| Vreteno konus (model, premer rokavov) | mm | BT40/150 | BT40/150 | BT50/150 | BT50/150 |
| Moč motorja vretena | kw | 5.5-7.5 | 7.5-11 | 11-15 | 11-15 |
| Hitrost vretena | RPM | 8000 | 8000 | 8000 | 6000 |
| Natančnost | |||||
| Natančnost položaja | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Ponavljajoča se natančnost položaja | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Velikost | |||||
| Neto teža | kg | 5600 | 7600 | 13000 | 13500 |
Neobvezno
Sistem CNC je "možgani". FANUC ponuja močno stabilnost in široko združljivost, ki pokriva tako visoko-, srednje in nizke aplikacije. Siemens je primeren za kompleksno površinsko obdelavo, pri čemer je njegova serija višjega cenovnega razreda podpirala večnamensko povezavo. Mitsubishi ponuja visoko zmogljivost stroškov, medtem ko so domači sistemi poceni. Izbira mora temeljiti na številu osi, zahtev za povezavo in kompleksnosti programiranja.
Revija Tool vpliva na učinkovitost avtomatizacije. Revija za stožčaste oblike je preprosta in poceni, vendar ima omejene položaje orodij in počasne spremembe orodja, zaradi česar je primerna za preprosto obdelavo. Revija v obliki roke ponuja srednje položaje orodij in hitre spremembe orodja, zaradi česar je primerna za množično proizvodnjo. Revija v obliki verige ponuja več položajev orodja in je primerna za obdelavo zapletenih delov. Izbira mora temeljiti na zahtevnosti procesa in učinkovitosti.
Osrednji sistem za vodo uporablja hladilno tekočino z visokim tlakom za večje hlajenje in odstranjevanje čipov. Ključnega pomena je za globoke luknje, težko zategnjene materiale ali rezanje visoke hitrosti, vendar ga je mogoče izpustiti za navadno obdelavo plitvih lukenj.
Električna vretena integrirajo motor in vreteno, ki ponujajo veliko hitrost, hiter odziv in nizke vibracije, zaradi česar so primerni za visokohitrostno natančno obdelavo. Pri izbiri revije orodja razmislite o hitrosti, moči, navoru in odvajanju toplote, ki ustrezajo obdelovalnemu materialu in natančnosti.
Vertikalne vrtljive mize omogočajo obdelavo več površin. Ročno indeksiranje tabel ponujajo nizko natančnost in nizke stroške. Servo usmerjene vrtljive mize ponujajo visoko natančnost, podporno povezavo in so primerne za zapletene dele.
Primerna obdelovalna dela
CNC vertikalni obdelovalni centri so primerni za obdelavo štirih vrst obdelovancev: ena je vrsta škatle, kot so telesa menjalnika, bloki motornih valj itd. Ta vrsta obdelovanca zahteva večstransko vrtanje in dolgočasno, obdelovalni center pa lahko dokonča več postopkov skozi eno vpetost; Drugi so zapletene ukrivljene površine, kot so rotori, plesni votline itd., Ki se zanašajo na zmogljivosti večnamenske povezave za doseganje visoke natančne obdelave tridimenzionalnih ukrivljenih površin; Tretji so tipi diskov in plošč, kot so prirobnice, pranje zobnikov itd., Ki lahko učinkovito dokončajo rezkalne ravnine, dolgočasne in druge procese; Četrti so deli v posebni obliki, kot so oklepaji, konektorji itd., Ki se lahko spopadejo z nepravilnimi oblikami in zagotavljajo pozicijsko natančnost vsakega elementa.
