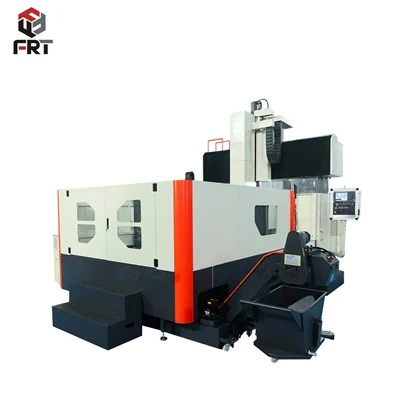

Velik-portalni CNC rezkalni stroj
CNC obdelovalna rešitev-za velike in zapletene komponente
Velik-portalni CNC rezkalni stroj je zasnovan za svetovne proizvajalce, ki potrebujejo visoko-učinkovito obdelavo prevelikih, težkih in kompleksnih komponent. Zasnovan z optimiziranim strukturnim odtisom, zagotavlja brezkompromisno dinamično stabilnost, dolgoročno-natančnost in težka-zmogljivost rezanja.
Premagovanje izzivov obdelovanja prevelikih obdelovancev
Globalni proizvajalci, ki upravljajo velike{0}}proizvodne projekte, običajno naletijo na kritična ozka grla:
Omejen delovni prostor:Nezmožnost prilagoditve zelo-dolgih ali širokih komponent.
Odmiki toplotne deformacije in natančnosti:Težava pri vzdrževanju geometrijskih toleranc med neprekinjenimi cikli 24/7.
Klepetanje in vibriranje:Strukturna nestabilnost med visokim-navorom, težkim rezanjem.
Podaljšani časi nastavitve:Visoki operativni stroški zaradi pogostega premeščanja težkih delov.
Naš stroj obravnava te industrijske boleče točke s togo podlago-optimizirano-(FEA), ultra-širokim delovnim ovojom in težkim-sinhroniziranim gibanjem osi. Dokončanje več-osnih operacij v eni nastavitvi drastično odpravi kumulativne napake pri poravnavi, kar zagotavlja absolutno geometrijsko natančnost ob skrajšanju časov cikla.
Toga portalna struktura za-težko rezanje brez vibracij
Pri -CNC obdelavi velikega obsega zmožnost strukturnega dušenja neposredno vpliva na končno obdelavo površine, geometrijsko toleranco in dolgo življenjsko dobo rezalnega orodja. Simetrična konstrukcija portala optimizira porazdelitev sile prek:
FEA-okrepljena strojna arhitektura:Močno narebreno ležišče stroja, dvojni stebri in prečni nosilec so uliti iz vrhunskega železa Meehanite ali mineralne litine, podvrženi strogi toplotni-razbremenilni obdelavi, da se prepreči kakršna koli strukturna deformacija v letih delovanja.
Napredno dušenje vibracij:Nizko težišče in velika strukturna masa absorbirata težke rezalne udarce, kar zagotavlja dosledno končno obdelavo površine tudi med -hrapavim obdelavo utrjenih jekel z velikim podajanjem.
Natančen nadzor gibanja:Z uporabo težkih-linearnih vodil z valji (ali hidrostatičnih poti), povezanih s prednapetimi krogličnimi vreteni velikega{1}}premera ali sistemi-in-zobnikov, stroj zagotavlja sinhronizirano, gladko pozicioniranje osi pri daljših poteh.
Prilagodljive tehnične specifikacije in konfiguracije
Za izpolnjevanje različnih industrijskih zahtev ponujamo prilagodljivo, modularno strojno platformo, ki jo je mogoče prilagoditi vašim specifičnim stopnjam odstranjevanja materiala in standardom natančnosti.
|
Tehnični parameter |
Standardni obseg/zmogljivosti |
|
X-Axis Travel |
2.000 mm do 12,000+ mm (na voljo so dolžine po meri) |
|
Y-Axis Travel |
1.500 mm do 5.500 mm |
|
Z-Axis Travel |
800 mm do 1,500+ mm |
|
Nosilnost tabele |
5 ton do več kot 80 ton |
|
Konus in moč vretena |
BT50 / HSK-A100|18,5 kW do 45+ kW visok-navor |
|
Možnosti hitrosti vretena |
Zobniški-pogon (nizka-hitrost, visok-navor) ali vgrajen-motorno vreteno (visoka-hitrost) |
Prilagodljivi proizvodni priključki:
• Avtomatski menjalniki orodij (ATC): verižni{0}}nabojniki s 24, 32, 40 ali 60+ orodji za optimizacijo avtomatizirane proizvodnje.
• Več{0}}osne rezkalne glave: samodejne indeksne glave (90-stopinjske glave, univerzalne glave ali neprekinjene 5-osne dvo-rotacijske glave) za kompleksno 5-stransko obdelavo.
• Nadgradnje avtomatizacije: Samodejno tipanje obdelovanca (Renishaw), laserski nastavljalniki orodij in visoko{0}}tlačni-sistemi za hlajenje vretena (TSC).
Aplikacije v ključnih svetovnih panogah
Industrija kalupov in kalupov:Veliki kalupi za brizganje in stiskanje zahtevajo dolge ure neprekinjenega več{0}}osnega oblikovanja. Naši stroji ohranjajo toplotno stabilnost v 50+-urnih neprekinjenih obdelovalnih ciklih, s čimer zagotavljajo brezhibno končno obdelavo površin za avtomobilske odbijače in orodja iz letalskih kompozitov.
Avtomobilska proizvodnja:Od izdelave masivnih matric za vtiskovanje karoserijskih plošč do strojne obdelave težkih-pritrdilnih elementov, zasnova široke mize omogoča več-komponentne nastavitve, kar optimizira splošno učinkovitost opreme (OEE).
Letalstvo in obramba:Obdelava strukturnih pregrad in krilnih loput iz trdnih aluminijastih odkovkov zahteva hitro odstranjevanje materiala v kombinaciji z izjemno natančnostjo. Stroj zagotavlja dinamičen odziv, ki je potreben za obvladovanje agresivnih poti obdelave z visoko-hitrostjo (HSM).
Sektor težkih strojev in energetike:Ne glede na to, ali obdelujete masivna pesta vetrnih turbin, ohišja plinskih turbin ali velike bloke dizelskih motorjev, možnosti vretena z visokim-navorom omogočajo učinkovito grobo obdelavo litega železa, konstrukcijskega jekla in eksotičnih zlitin.
Skladnost, nadzor kakovosti in globalna podpora
Naložba v-materialno opremo velikega obsega zahteva-dolgoročno zanesljivost. Naš proizvodni obrat upošteva stroga mednarodna merila kakovosti, da zagotovimo vašo naložbo:
Certificirani standardi kakovosti:Vsak stroj je izdelan v skladu s standardi CE / ISO 9001.
Preverjanje laserskega interferometra:Natančnost in ponovljivost pozicioniranja osi sta strogo preverjeni z uporabo laserskih interferometrov Renishaw in sistemov za preskušanje krogle-palice.
Celovito tovarniško sprejemno testiranje (FAT):Izvajamo intenzivne testne{0}}reze in 48-urne protokole sušenja pred globalno odpremo.
Podpora za globalni življenjski cikel:
Popolno pred-prodajno inženirsko svetovanje in oblikovanje napeljave po meri.
Namestitev v tujini na ključ, zagon in-usposabljanje operaterjev na kraju samem.
Vodilna-garancija v panogi, podprta z oddaljeno diagnostiko in globalnimi mrežami za dobavo rezervnih delov.
Zahtevajte prilagojen tehnični predlog
Da bi našim aplikacijskim inženirjem pomagali konfigurirati optimalen portalni CNC rezkalni stroj za vaš objekt, prosimo, da ob stiku z nami posredujete naslednje tehnične podrobnosti:
Največje dimenzije obdelovanca:Največja dolžina, pomnožena s širino, pomnoženo z višino, in zahtevana največja teža.
Specifikacije materiala:Vrste kovin, ki jih je treba obdelati za določitev zahtev glede navora vretena.
Natančnost in tolerance:Vaše ciljne geometrijske tolerance in pričakovana hrapavost površine.
Vrsta obdelave:Primarni poudarek na težkem-grobanju, visoko-končni obdelavi ali več-osni 5-stranski obdelavi.
pogosta vprašanja
V: Za kaj se uporablja-veliki portalni CNC rezkalni stroj?
O: Uporablja se predvsem za obdelavo prevelikih in težkih komponent, vključno z velikimi kalupi, avtomobilskim orodjem, letalskimi in vesoljskimi strukturami in deli industrijske opreme.
V: Kakšna je razlika med portalnim CNC rezkalnim strojem in standardnim CNC obdelovalnim centrom?
O: Portalni CNC rezkalni stroj zagotavlja večjo delovno površino in močnejšo strukturno togost, zaradi česar je bolj primeren za velike obdelovance in težke aplikacije rezanja.
V: Ali lahko ta stroj obdeluje materiale iz jekla in aluminija?
O: Da. Z ustrezno konfiguracijo vretena in rezalnimi orodji lahko obdeluje materiale, kot so jeklo, nerjavno jeklo, lito železo in aluminijeve zlitine.
V: Kako velik portalni CNC stroj ohranja natančnost obdelave?
O: Natančnost podpirajo toge mehanske strukture, natančna vodila, stabilni prenosni sistemi in pravilna poravnava stroja.
V: Ali je mogoče stroj prilagoditi glede na velikost obdelovanca?
O: Da. Obseg potovanja, velikost mize, konfiguracijo vretena in izbirne funkcije je mogoče prilagoditi glede na zahteve stranke glede obdelave.
V: Katere industrije običajno uporabljajo velike portalne CNC rezkalne stroje?
O: Pogosto se uporabljajo v proizvodnji kalupov, avtomobilski, vesoljski industriji, težkih strojih, energetski opremi in industrijski proizvodnji.
V: Katere informacije morajo kupci navesti pri izbiri stroja?
O: Kupci morajo navesti dimenzije obdelovanca, vrsto materiala, zahteve glede obdelave, pričakovano natančnost, obseg proizvodnje in želeni sistem CNC.
V: Kakšno podporo mora zagotoviti dobavitelj po dostavi?
O: Profesionalni dobavitelji bi morali zagotoviti navodila za namestitev, usposabljanje za delovanje, tehnično pomoč in podporo za rezervne dele, da zagotovijo stabilno delovanje stroja.
